Solartron 的專用測量產品專為標準筆式探頭出于各種原因無法勝任的應用環境而設計。 主要包括位于部件和測量傳感器之間的移動轉位器或機械接口。

塊規帶有零間隙精密線性軸承，可限制無法測量的運動，因此即便出現觸頭在安裝時偏離中心的情況，塊規仍可確保良好的重復性。 撓性規的測量結構內無滑動部件，傳感器內沒有接觸移動部件。 這意味著撓性規在歷經數百萬次持續使用之后性能仍然不會(huì )降低。

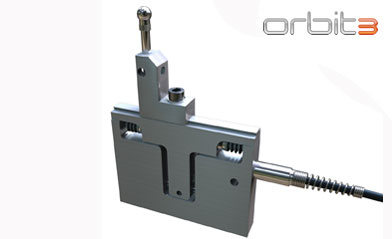

模擬塊規 － BG
塊規使鏜孔的精密測量成為一個簡單、可靠的過程。一系列彈簧的作用是，無論塊規安裝在何處都確保觸點力。氣動啟動器可針對自動化應用進行改裝。

• 測量量程（毫米）： 1.0 - 2.0
• 氣動和彈簧推動可選
• 觸點力 (N)： 1.0 - 1.5 ± 20%

模擬塊規
軸向電纜輸出 (LVDT)	BG/1.0	BG/2.5	BG/5.0
徑向電纜輸出 (LVDT)	BGR/1.0	BGR/2.5	BGR/5.0
軸向電纜輸出（半橋）	BG/1.0/H	BG/2.5/H	BG/5.0/H
徑向電纜輸出（半橋）	BGR/1.0/H	BGR/2.5/H	BGR/5.0/H
測量量程（毫米）	2.0	5.0	10.0
總機械行程（毫米）	3.0	6.0	11.0
精度1	0.5, 1.0 μm	0.5, 1.5 μm	0.5, 2.5 μm
0.7 N 觸點力時的重復性 (μm)	<0.25		<0.5
行程中心（水平態勢）的觸點力 (N) ± 20%	1.5
移動部件的質量 (g)，不含工具架	35	90	95
溫度系數 (μm/°C)	± 0.2	± 0.5	± 1.0
保護等級	IP 65
1精度以讀數百分比或 μm 表示，以更大值為準。
電氣接口（LVDT 插拔式）
靈敏度2 (mV/V/mm) ± 0.5%	200	80	40
激勵電流 (mA/V) ± 5.0%	3.0	2.0	2.0
電氣接口（半橋插拔式）
靈敏度2 (mV/V/mm) ± 0.5%	73.5	29.4	14.5
激勵電流 (mA/V) ± 5.0%	2.0	1.0	1.0
2線性和靈敏度誤差結合起來不超過 0.5%。
溫度范圍 (°C)
存放溫度	-20 至 +85
操作溫度	+5 至 +85
材料
外殼	不銹鋼
測頭	各種選件
保護罩	高級聚合物
電纜	2 米 PUR

測頭	各種測頭可供選擇。參見測頭
測頭安裝桿	4 毫米直徑，可選擇 20、30、40 毫米長度（所有） 6 毫米直徑，可選擇 20、30、40 毫米長度 （5 和 10 毫米塊規）
工具架	4毫米鏜孔（全部） 6 毫米鏜孔（僅 5 和 10 毫米塊規）
氣動啟動器	供應的氣動塊規中的氣動啟動器 并非標準配置。 請單獨訂購。
彈簧	每個塊規包括一套彈簧 （用于不同測量力）。 可以單獨訂購或成套訂購 替換件。
